FITTINGS

La línea EXP de Optimize son accesorios ideales para conexiones de presión extremadamente alta entre tubos de 1/16” y cualquier puerto de 10 32. Formados por tornillo y férula híbrida de titanio patentada, que combina la resistencia del titanio con la capacidad de sellado comprobada del PEEK en un magnífico diseño de una sola pieza, lo que proporciona un sellado perfecto en cada conexión.


Incluye tubo de acero inoxidable de 1/16" OD x 0,005" ID y 2 sistemas EXP de tornillo y férrula ajustables a mano.


Cualificado para +20.000psi (1.400bar).


Probado a 30.000 psi.


Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.



Referencia Optimize: 15 20 04128

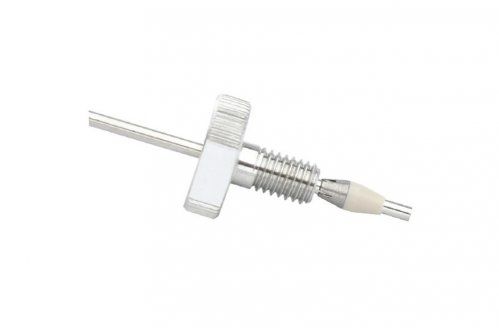

EXP® Hand-Tight Coupler, 5cm
EXP® Hand-Tight Coupler, 5cm
La línea EXP de Optimize son accesorios ideales para conexiones de presión extremadamente alta entre tubos de 1/32” o 1/16” y cualquier puerto de 6 32, 6 40 o 10 32. Tornillo y férrula híbrida de titanio patentada, que combina la resistencia del titanio con la capacidad de sellado comprobada del PEEK en un magnífico diseño de una sola pieza, lo que proporciona un sellado perfecto en cada conexión.

Disponible en configuraciones estándar (1/16”) y nano (1/32”).
Ajustable a mano, sin necesidad de herramientas.
Cualificado para +20.000psi (1.400bar).
Probado a 30.000 psi.
Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.






REF.
DESCRIPCIÓN
CONFIGURACIÓN


15 20 03888
10 32 Hand Tight Nut & Titanium Hybrid Ferrule
Standard, for use with 1/16” OD Tubing


15 20 03930
10 32 Hand Tight Nut & Titanium Hybrid Ferrule 10/pk
Standard, for use with 1/16” OD Tubing


15 20 03839
10 32 Hex Head Nut, SS, Short
Standard, for use with 1/16” OD Tubing


15 20 03841
10 32 Hex Head Nut, SS, Long
Standard, for use with 1/16” OD Tubing


15 20 03833
10 32 Hex Head Nut, SS, Standard
Standard, for use with 1/16” OD Tubing


15 20 04120
10 32 Standard Hex Nut & Titanium Hybrid Ferrule
Standard, for use with 1/16” OD Tubing


15 20 03834
10 32 Standard Hex Nut & Titanium Hybrid Ferrule 10/pk
Standard, for use with 1/16” OD Tubing


15 20 03840
10 32 Short hex Nut & Titanium Hybrid Ferrule 10/pk
Standard, for use with 1/16” OD Tubing


15 20 03842
10 32 long hex Nut & Titanium Hybrid Ferrule 10/pk
Standard, for use with 1/16” OD Tubing


15 24 03831
EXP Titanium Hybrid Ferrule
Standard, for use with 1/16” OD Tubing


15 24 03832
EXP Titanium Hybrid Ferrule 10/pk
Standard, for use with 1/16” OD Tubing


15 19 04244
6 40 Hand Tight Nut, SS
Nano, for use with 1/32” OD Tubing


15 19 04245
6 40 Hand tight Nut & Titanium Hybrid Ferrule
Nano, for use with 1/32” OD Tubing


15 19 04246
6 40 Hand tight Nut & Titanium Hybrid Ferrule, 10/pk
Nano, for use with 1/32” OD Tubing


15 19 04247
6 40 Hex Head Nut, SS
Nano, for use with 1/32” OD Tubing


15 19 04248
6 40 Hex Head Nut & Nano Titanium Hybrid Ferrule
Nano, for use with 1/32” OD Tubing


15 19 04249
6 40 Hex Head Nut & Nano Titanium Hybrid Ferrule, 10/pk
Nano, for use with 1/32” OD Tubing


15 19 04242
EXP Nano Titanium Hybrid Ferrule
Nano, for use with 1/32” OD Tubing


15 19 04243
EXP Nano Titanium Hybrid Ferrule, 10/pk
Nano, for use with 1/32” OD Tubing

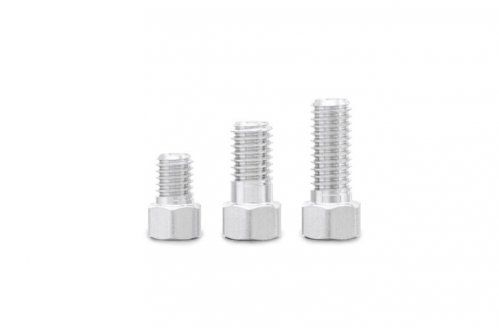

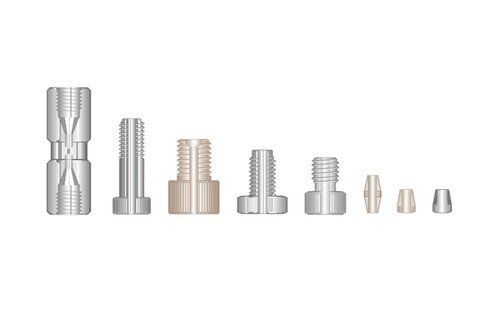

EXP® Original Hand-Tight and Hex Head Fittings
EXP® Original Hand-Tight and Hex Head Fittings
La línea EXP de Optimize son accesorios ideales para conexiones de presión extremadamente alta entre tubos de 1/32” o 1/16” y cualquier puerto de 6 32, 6 40 o 10 32. La férrula híbrida de titanio patentada, combina la resistencia del titanio con la capacidad de sellado comprobada del PEEK en un magnífico diseño de una sola pieza, lo que proporciona un sellado perfecto en cada conexión.

Cualificada para +20.000psi (1.400bar).
Probada a 30.000 psi.
Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.






REF.
PARA TUBOS DE 1/32" Y 1/16"


15 24 03831
EXP Titanium Hybrid Ferrule


15 24 03832
EXP Titanium Hybrid Ferrule 10/pk


15 19 04242
EXP Nano Titanium Hybrid Ferrule


15 19 04243
EXP Nano Titanium Hybrid Ferrule 10/pk

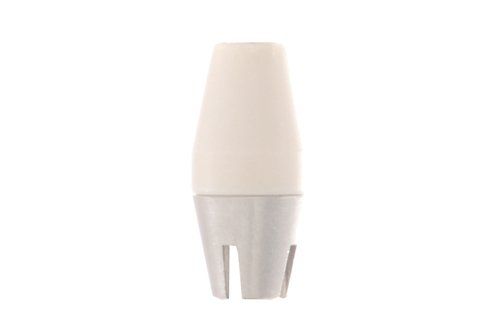

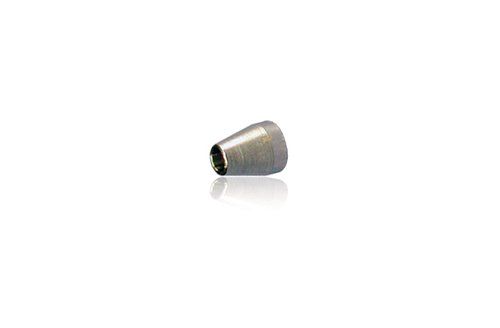

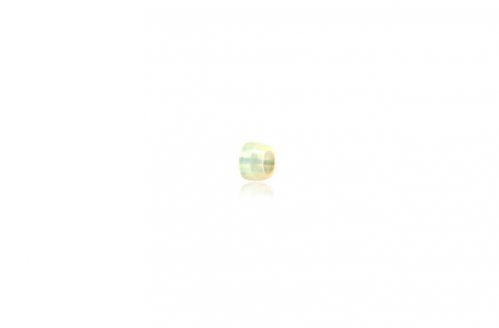

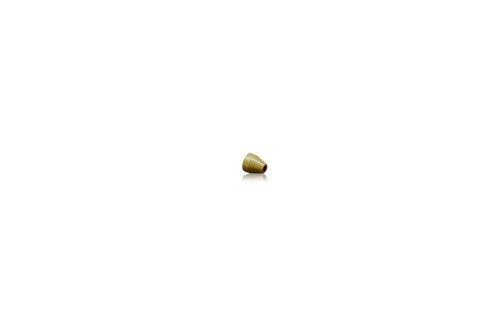

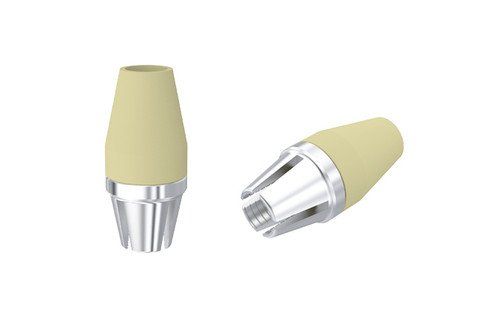

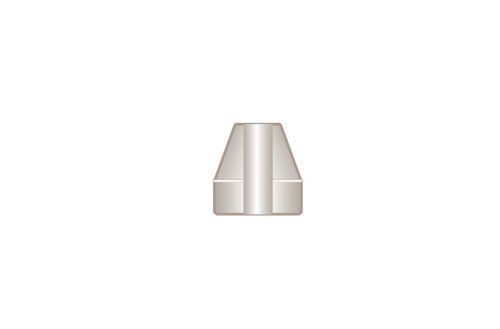

EXP® Titanium Hybrid Ferrules (Standard and Nano)
EXP® Titanium Hybrid Ferrules (Standard and Nano)
La nueva tecnología EXP2 de Optimice permite hacer conexiones apretadas a mano con capacidad de +20000psi, sólo con el tornillo EXP2 (roscas disponibles 6 32, 6 40 y 10 32) y la férrula híbrida de titanio patentada, usando el accesorio de apriete EXP2 que consiste en un accesorio dinamométrico moleteado, pequeño y fácil de usar que se acopla a los tornillos para apretarlos y aflojarlos manualmente.

Disponible en configuraciones estándar (1/16”) y nano (1/32”).
Cualificado para +20.000psi (1.400bar).
Probado a 30.000 psi.
Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.






REF.
TIPO DE TUBO
DESCRIPCIÓN


15 20 04933
10 32 de 1/16"ODSS
2 EXP2 Nuts, 2 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver


15 20 04924
10 32 de 1/16"ODSS
10 EXP2 Nuts, 10 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver


15 19 04961
6 40 de 1/32" ODSS
2 EXP2 Nuts, 2 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver


15 19 04962
6 40 de 1/32" ODSS
10 EXP2 Nuts, 10 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver


15 19 04958
6 32 de 1/32" ODSS
2 EXP2 Nuts, 2 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver


15 19 04959
6 32 de 1/32" ODSS
10 EXP2 Nuts, 10 EXP Titanium Hybrid Ferrule + 1 EXP2  Driver

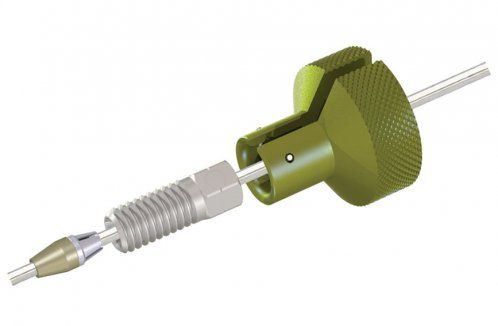

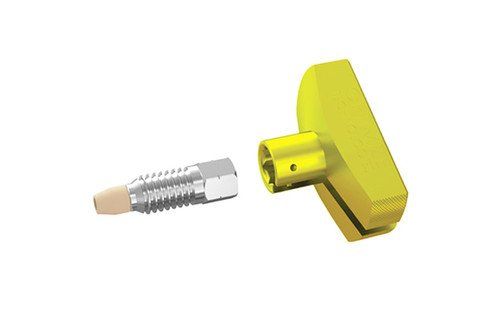

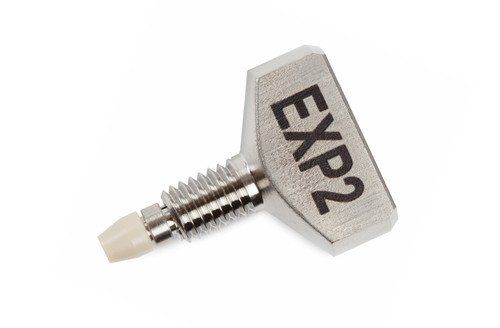

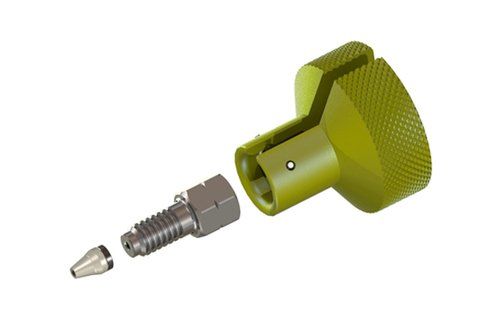

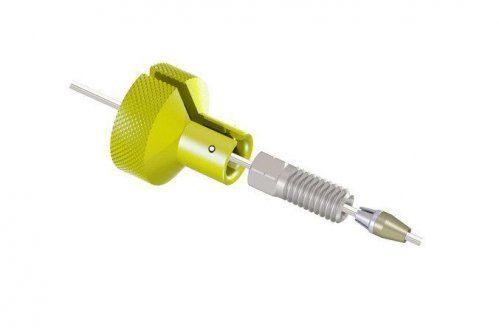

EXP®2 Fittings for Stainless Steel
EXP®2 Fittings for Stainless Steel
El accesorio EXP2 TI LOK AIO ofrecen conexiones LC en una sola pieza que se pueden apretar manualmente a más de 18 000 psi (más de 1250 bar), compuesto por férulas de PEEK integradas evolucionadas a partir de la tecnología original de férula híbrida de titanio, tornillos roscados de titanio mecanizados con precisión y un sistema de apriete manual unido todo en una única pieza, por lo que combina la resistencia superior a la corrosión y la robustez del titanio con la capacidad de sellado del PEEK.

Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.
Compatible con tubos de PEEK, PEEKsil, Hastelloy C y acero inoxidable.






REF.
TAMAÑO DE TUBO
PAQUETE


15 24 05253
10 32 for 1/16"OD Tubing
1/pk


15 24 05254
10 32 for 1/16"OD Tubing
10/pk

EXP®2 TI-LOK™ All-In-One (AIO) Hand-Tight Fitting with Integral Ferrule (for all tubing)
EXP®2 TI-LOK™ All-In-One (AIO) Hand-Tight Fitting with Integral Ferrule (for all tubing)
El accesorio EXP2 TI LOK ofrecen conexiones LC que se pueden apretar manualmente a más de 18 000 psi (más de 1250 bar), compuesto por férulas de PEEK integradas evolucionadas a partir de la tecnología original de férula híbrida de titanio y tornillos roscados de titanio mecanizados con precisión, por lo que combina la resistencia superior a la corrosión y la robustez del titanio con la capacidad de sellado del PEEK. Fácilmente ajustables usando el accesorio de apriete EXP2 que consiste en un accesorio dinamométrico moleteado, pequeño y fácil de usar que se acopla a la cabeza del tornillo para apretarlo y aflojarlo manualmente.

Conexión ZDV (Zero Dead Volume) de ajuste automático patentado.
Compatible con tubos de PEEK, PEEKsil, Hastelloy C y acero inoxidable.






REF.
TAMAÑO DE TUBO
DESCRIPCIÓN


15 24 05204
10 32 de 1/16"OD
2 EXP2 Ti LOK Fittings + 1 EXP2  Driver


15 24 05205
10 32 de 1/16"OD
10 EXP2 Ti LOK Fittings + 1 EXP2  Driver


15 19 05281
6 40 de 1/32" OD
2 EXP2 Ti LOK Fittings + 1 EXP2  Driver


15 19 05282
6 40 de 1/32" OD
10 EXP2 Ti LOK Fittings + 1 EXP2  Driver


15 19 05285
6 32 de 1/32" OD
2 EXP2 Ti LOK Fittings + 1 EXP2  Driver


15 19 05286
6 32 de 1/32" OD
10 EXP2 Ti LOK Fittings + 1 EXP2  Driver

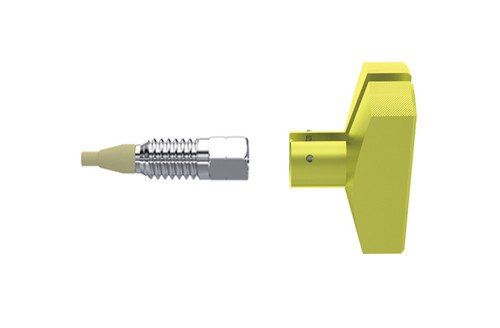

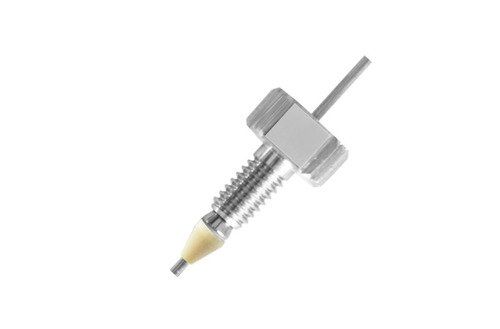

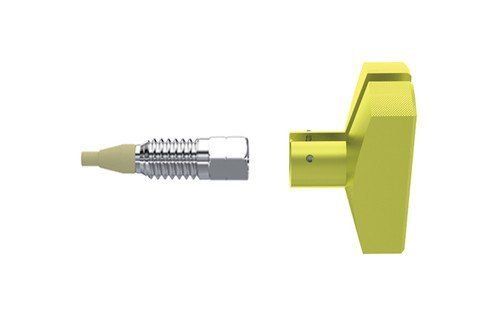

EXP®2 TI-LOK™ Hand-Tight Fitting with Integral Ferrule (for all tubing)
EXP®2 TI-LOK™ Hand-Tight Fitting with Integral Ferrule (for all tubing)
Los accesorios OPTI LOK LP son una excelente opción para realizar conexiones de baja presión en puertos de 1/4 28. Pueden hacerse conexiones a puertos de fondo plano utilizando las férrulas OPTI LOK de fondo plano para tubos de 1/16” o 1/8”. Los accesorios OPTI LOK LP están mecanizados con precisión para ofrecer conexiones sin fugas y sin volumen muerto en todo momento.





REF.
OD
TIPO


10 21 00295
1/16"
Ferrule, ETFE


10 21 00296
1/16"
Ferrule, PEEK


10 21 00300
1/16"
Ferrule, PEEK


10 21 00292
1/16"
Nut, ETFE


10 21 00290
1/16"
Nut, PEEK


10 21 00291
1/16"
Nut, Long, PEEK


10 21 00299
1/16"
Nut, PTFE


10 21 00293
1/16"
Nut, White Acetal


10 21 00281
.100"
Ferrule, ETFE


10 21 00284
.100"
Nut, PEEK


10 21 00283
.100"
Nut, White Acetal


10 21 00312
1/8"
Ferrule, ETFE


10 21 00313
1/8"
Ferrule, PEEK


10 21 00309
1/8"
Nut, ETFE


10 21 00318
1/8"
Ferrule, PTFE


10 21 00306
1/8"
Nut, PCTFE


10 21 00307
1/8"
Nut, PEEK


10 21 00308
1/8"
Nut, Long, PEEK


10 21 00317
1/8"
Nut, PTFE


10 21 00305
1/8"
Nut, Black Acetal


10 21 00310
1/8"
Nut, White Acetal

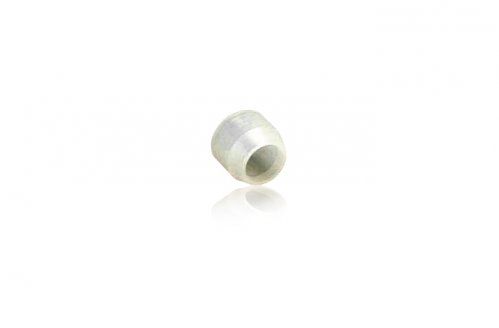

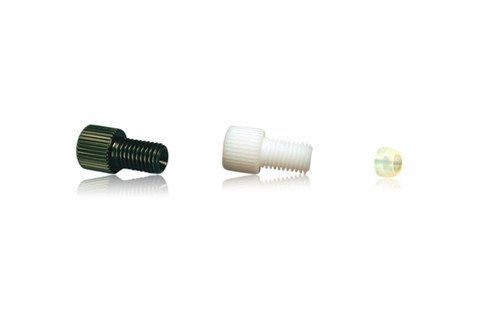

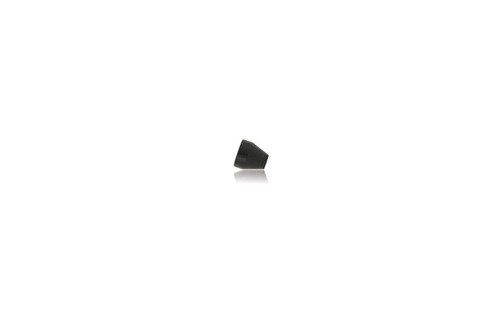

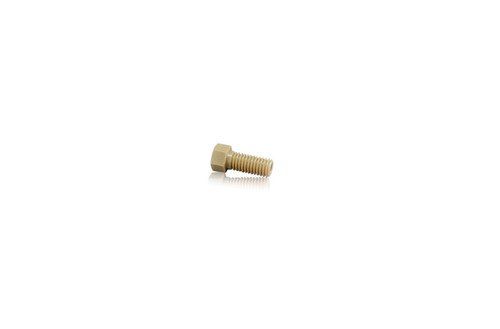

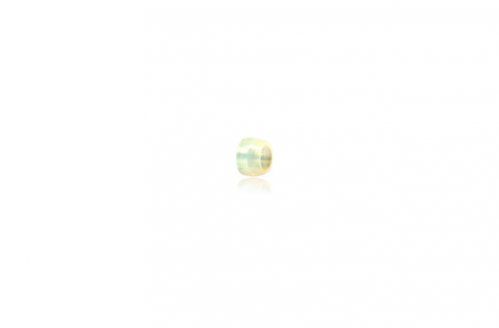

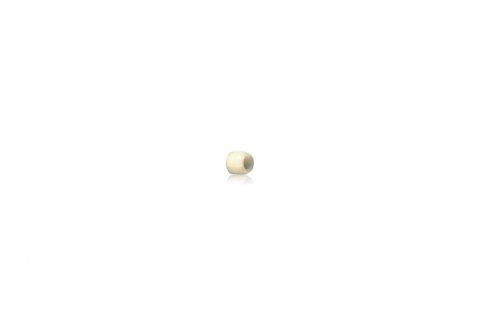

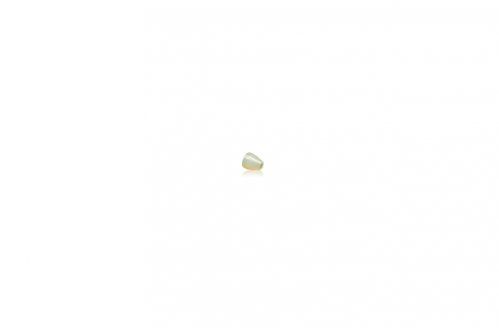

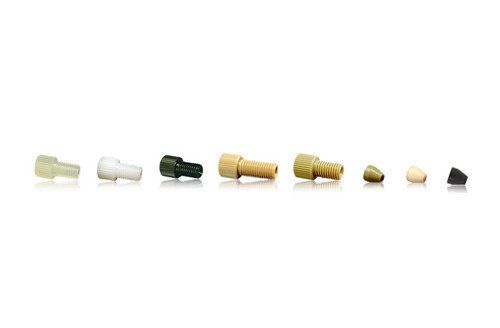

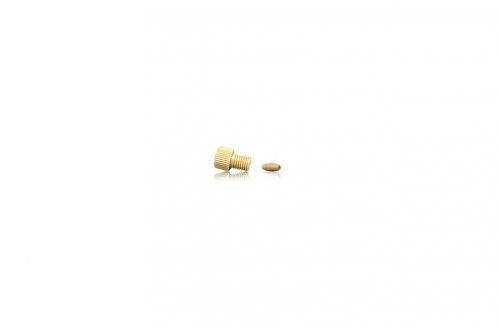

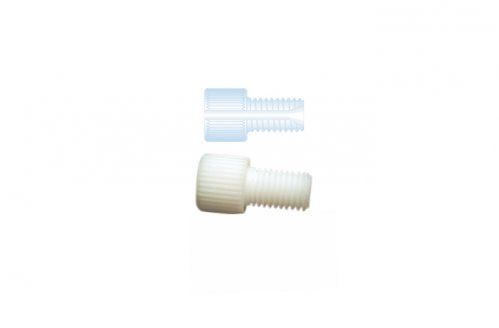

OPTI-LOK™ 1/4-28 Low Pressure Fittings
OPTI-LOK™ 1/4-28 Low Pressure Fittings
Los ccesorios OPTI LOK 6K son ideales para conexiones de alta presión con tubería de 1/16” de diámetro exterior, diseñados para un funcionamiento sin problemas a presiones de hasta 6000 psi. Tornillos con rosca 10 32 de alta presión ajustables a mano. Férrulas de PEEK para tubos de 1/16" de diámetro exterior.





REF.
CONFIGURACIÓN


10 20 00268
6K Nut, Knurled Head, PEEK


10 20 00271
6K Nut, Hex Head, Short, PEEK


10 20 00275
6K Nut, Hex Head, Long, PEEK


10 20 00273
6K Nut, Knurled Head w/Wrench Flats, SS


10 20 00270
6K Nut, Knurled Head, with Ferrules, PEEK 10/pk


10 20 00272
6K Nut, Hex Head, Short, with Ferrules, PEEK 10/pk


10 20 00276
6K Nut, Hex Head, Long, with Ferrules, PEEK 10/pk


10 20 00274
6K Nut, Knurled Head w/Wrench Flats SS with PEEK Ferrules 10/pk


10 20 00269
Double Tight ferrule, PEEK


10 20 00518
Double Tight ferrule, PEEK 10/PK

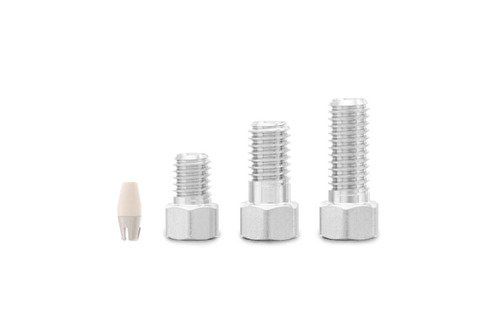

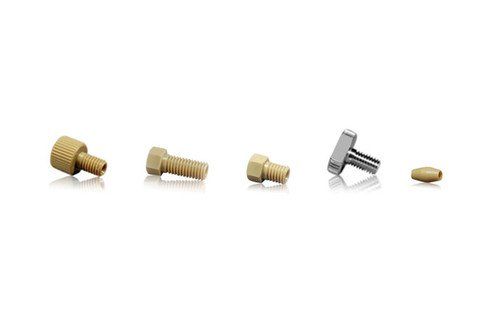

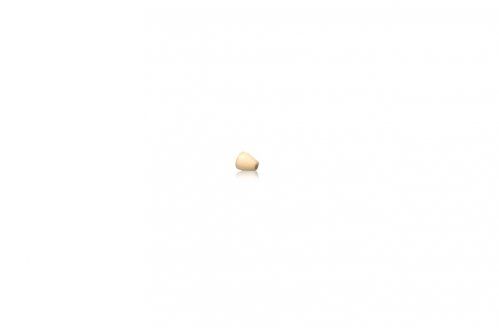

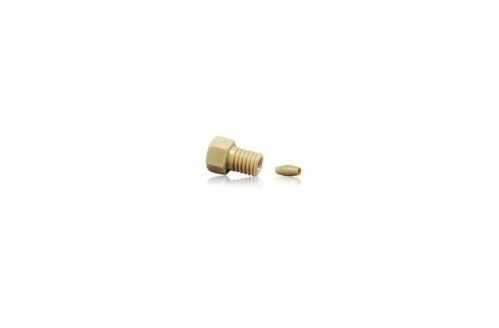

OPTI-LOK™ 6K High Pressure Nuts & Ferrules
OPTI-LOK™ 6K High Pressure Nuts & Ferrules

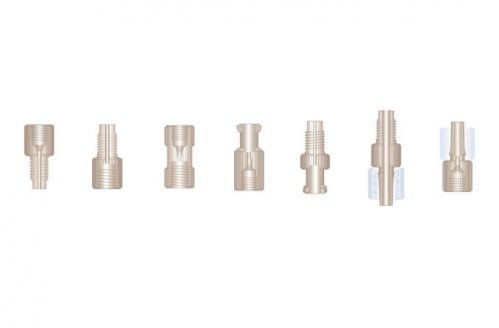

Los adaptadores OPTI LOK™ ofrecen la máxima versatilidad para realizar conexiones entre sus conectores y puertos de 1/4 28, M6 (métrico), Luer y 10 32. Disponibles en una útil variedad de combinaciones de tipos de roscas. Fabricados sin el uso de moldes: todos se mecanizan en PEEK individualmente, para una consistencia de rosca y calidad óptimas garantizando un roscado constante en los puertos de conexión y una vida útil más larga de la rosca, así como conexiones de cero volumen muerto.






Ref.
Configuración


10 23 00335
1/4 28 Female to 10 32 Parker Female, PEEK


10 23 00346
1/4 28 Female to M6 Female, (With Web), PEEK


10 23 00347
1/4 28 Female to Luer Male, PEEK


10 23 00349
1/4 28 Female to Luer Female, PEEK


10 23 00350
1/4 28 Male to 10 32 Parker Female, PEEK


10 23 00351
1/4 28 Male to M6 Female,  PEEK


10 23 00353
1/4 28 Male to Luer Female,  PEEK


10 23 00352
1/4 28 Male to Luer Male,  PEEK


10 23 00355
M6 Female to 10 32 Parker Female, PEEK


10 23 00363
M6 Female to Luer Female, PEEK


10 23 00357
M6 Male to 10 32 Parker Female, PEEK


10 23 00358
Luer Female to 10 32 Parker Female, PEEK


10 23 00359
Luer Male to 10 32 Parker Female, PEEK


10 23 03697
Luer Male


10 23 03695
Luer Female

OPTI-LOK™ Adapters
OPTI-LOK™ Adapters
Los accesorios OPTI LOK™ I son ideales para conexiones de alta presión hasta 6000psi para su uso con tubos de 1/16” de diámetro externo. Tornillo con rosca 10 32 y férrula integrada, ajustable a mano.

Los Couplers incluyen dos accesorios OPTI LOK I con férrulas integradas.
Tubo del Coupler: Acero 1/16" OD x .006" ID x 6cm.
Conexión ZDV (Zero Dead Volume).






REF.
CONFIGURACIÓN


10 20 00264
OPTI LOK Fitting w/ Integral Ferrule, PEEK


10 20 00265
OPTI LOK Fitting w/ Integral Ferrule, PEEK 10/pk


10 20 00258
OPTI LOK Fitting w/ Integral Ferrule, PCTFE


10 20 00259
OPTI LOK Fitting w/ Integral Ferrule, PCTFE 10/pk


10 20 00266
OPTI LOK I Coupler (1/16" OD x 0006" ID x 6cm SS Tubing), PEEK


10 20 00263
OPTI LOK I Coupler (1/16" OD x 0006" ID x 6cm SS Tubing), PCTFE

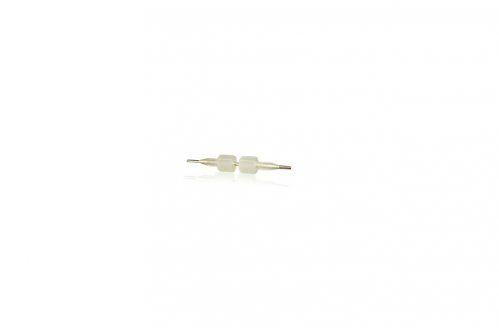

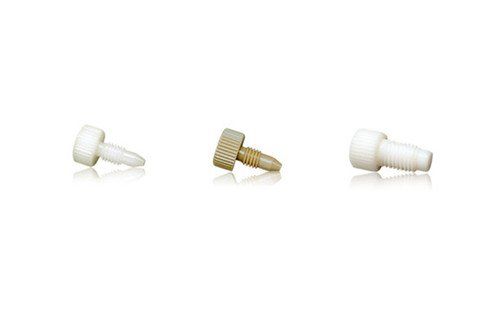

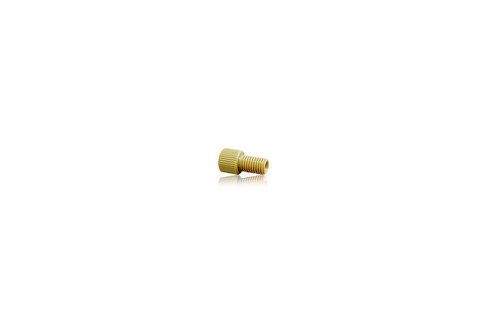

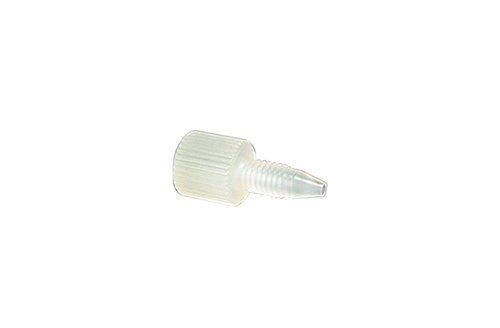

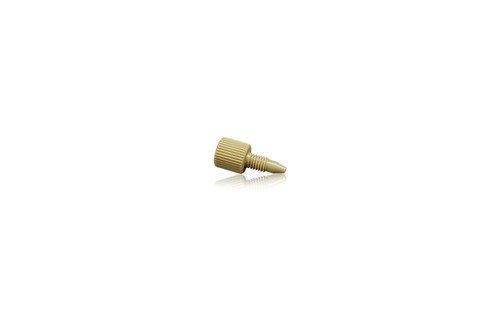

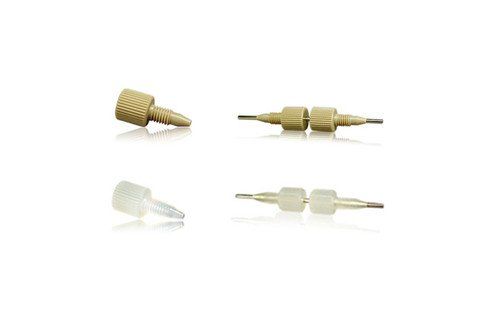

OPTI-LOK™ I Hand Tight Fittings, and Couplers, with Integral Ferrules (with Integral Ferrules)
OPTI-LOK™ I Hand Tight Fittings, and Couplers, with Integral Ferrules (with Integral Ferrules)
Los accesorios OPTI LOK M6 (Metric) LP son una excelente opción para realizar conexiones de baja presión en puertos de 1/4 28. Pueden hacerse conexiones a puertos de fondo plano utilizando las férrulas OPTI LOK de fondo plano para tubos de 1/16” o 1/8”. Los accesorios OPTI LOK LP están mecanizados con precisión para ofrecer conexiones sin fugas y sin volumen muerto en todo momento.





REF.
OD
TIPO


10 22 00301
1/16"
Ferrule, Short, ETFE


10 22 00297
1/16"
Nut, White Acetal


10 22 00319
1/8"
Ferrule, Short, ETFE


10 22 00315
1/8"
Nut, Black Acetal


10 22 00314
1/8"
Nut, White Acetal

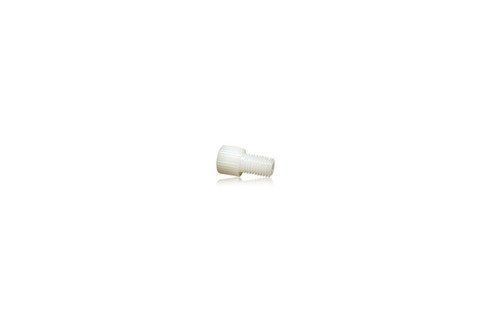

OPTI-LOK™ M6 (Metric) Low Pressure Fittings
OPTI-LOK™ M6 (Metric) Low Pressure Fittings

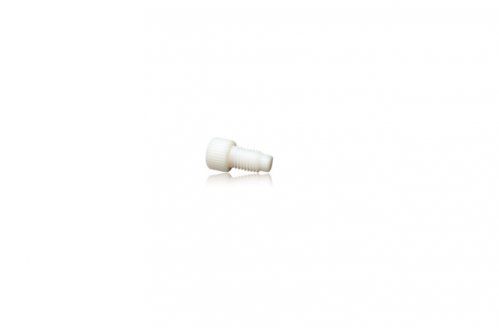

Tapones OPTI LOK, óptimos para cerrar columnas o cualquier puerto que no esté en uso, de baja presión (1/4 28) y alta presión (10 32). Conexión ZDV (Zero Dead Volume).





REF.
TIPO


10 21 00326
Low Pressure 1/4 28 Plug, PTFE


10 20 00255
High Pressure 10 23 Plug, PEEK


10 20 00256
High Pressure 10 23 Plug, PEEK 10/pk


10 20 00251
High Pressure 10 23 Plug, White Acetal


10 20 00253
High Pressure 10 23 Plug, White Acetal 10/pk

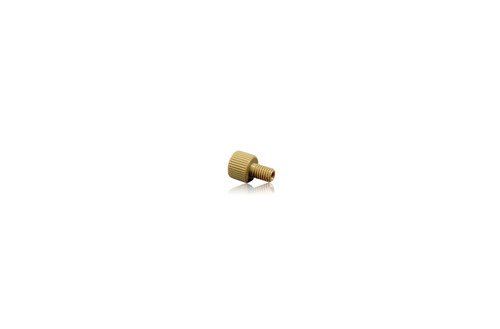

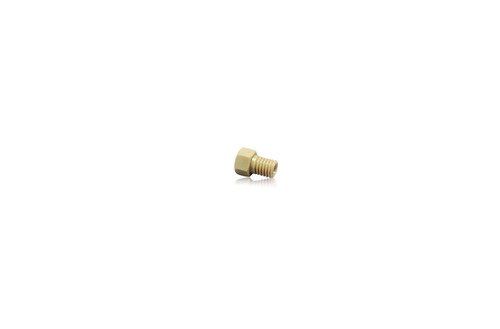

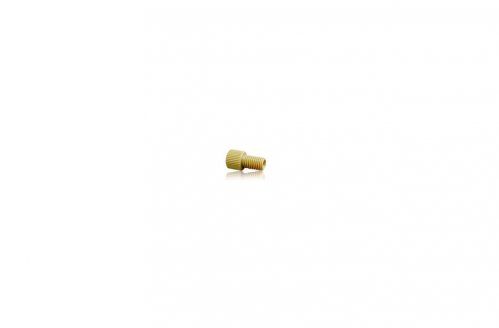

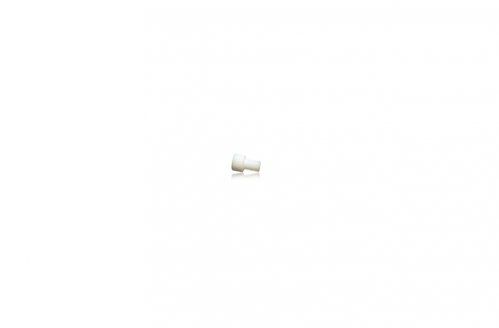

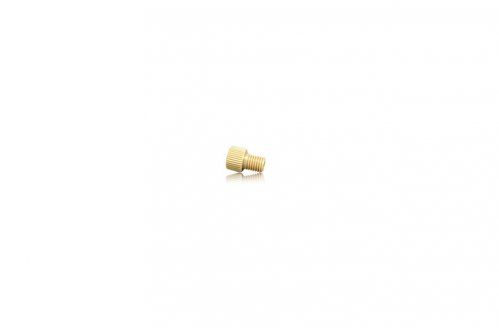

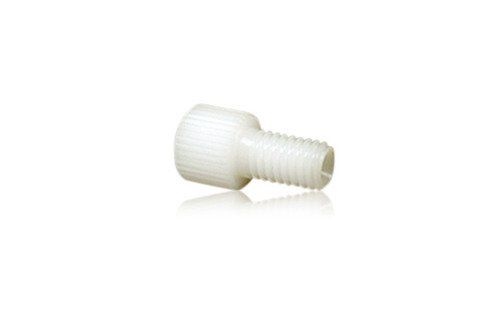

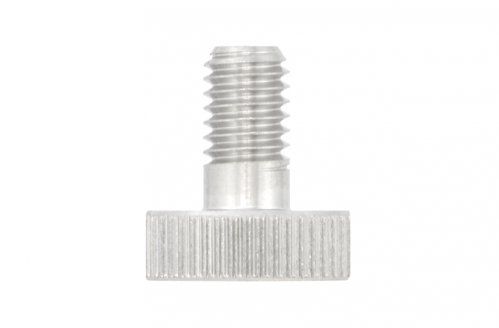

OPTI-LOK™ Plugs
OPTI-LOK™ Plugs
Los accesorios OPTI LOK™ I son ideales para conexiones de alta presión hasta 6000psi para su uso con tubos de 1/16” de diámetro externo. Tornillo para alta presión con rosca 10 32 y férrula para tubo de 1/16”. Conexión ZDV (Zero Dead Volume).





REF.
DESCRIPCIÓN


10 24 00367
Universal Nut, SS


10 24 00369
Universal Ferrule, SS


10 24 00370
Universal Ferrule, PEEK


10 24 00376
Universal SS Nut & SS Ferrule, 10/pk

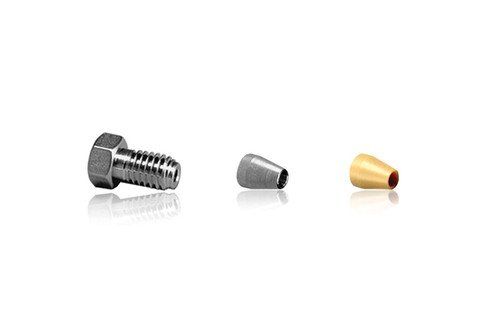

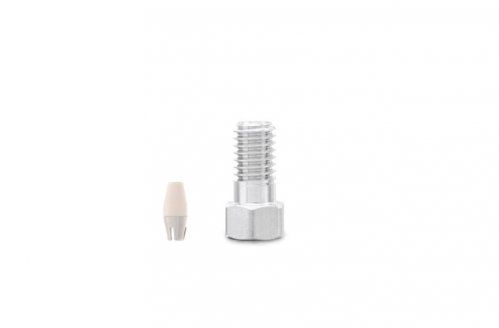

OPTI-LOK™ Universal High Pressure Nuts & Ferrules
OPTI-LOK™ Universal High Pressure Nuts & Ferrules
Accesorios OPTI LOK LP son una excelente opción para realizar conexiones baja presión (1/4 28) y alta presión (10 32). Pueden hacerse conexiones a puertos de fondo plano utilizando las férrulas OPTI LOK de fondo plano para tubos de 1/16” o 1/8”. Los accesorios OPTI LOK LP están mecanizados con precisión para ofrecer conexiones sin fugas y sin volumen muerto en todo momento.

Las uniones LP cuentan con roscas de 1/4 28, para todas las aplicaciones de baja presión.
Las uniones HP ofrecen roscas de 10 32, para todas las aplicaciones de alta presión con tubos de 1/16" de diámetro externo.
Las uniones de acero inoxidable (SS) se pueden usar para todas las presiones e incluyen tuercas y casquillos universales de acero inoxidable OPTI LOK 10 32 para conectar tubos de 1/16".
Conexión ZDV (Zero Dead Volume).






REF.
CONFIGURACIÓN


10 21 00323
LP 1/4 28 PEEK Union


10 21 00343
LP 1/4 28 PEEK Union, knurled w/ wrench flat, .050 Thru


10 20 00261
HP 10 32 PEEK Union for 1/16" Tubing, .010" Thru


10 20 00262
HP 10 32 PEEK Union for 1/16" Tubing, .020" Thru


10 24 00375
SS Union, with Nuts & Ferrules for 1/16" Tubing, .010" Thru


10 24 00373
SS Union, with Nuts & Ferrules for 1/16" Tubing, .020" Thru


10 24 00371
SS Union, with Nuts & Ferrules for 1/16" Tubing, .030" Thru

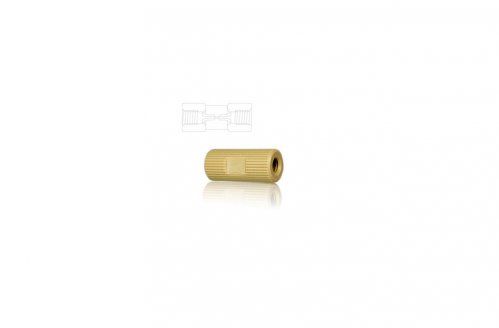

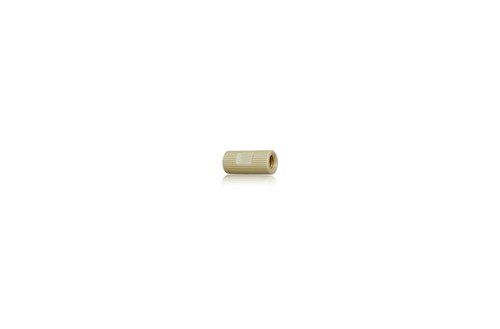

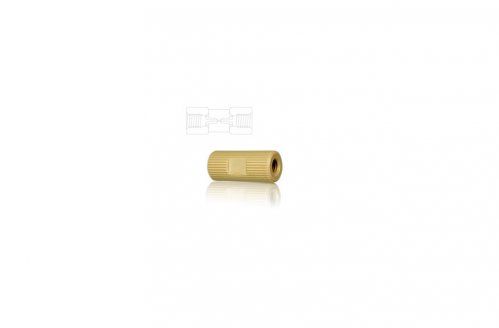

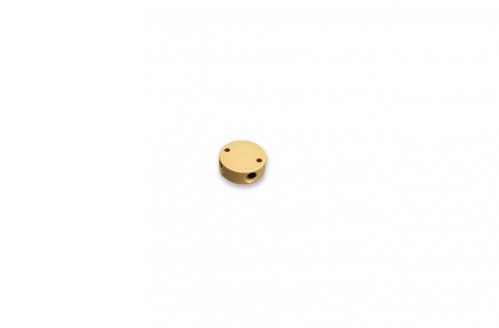

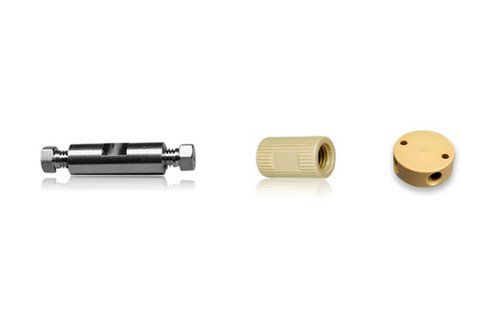

OPTI-LOK™ Universal Unions and Tees
OPTI-LOK™ Universal Unions and Tees

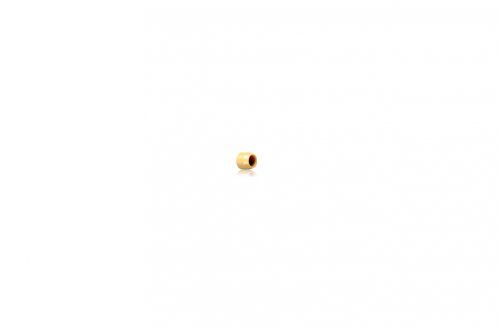

OPTI PEEK Sleeves permiten utilizar tubos de sílice fundida de 360µm con accesorios y adaptadores EXP2 TI LOK.

Dimensiones: 1/32" OD x .015" ID x 1" LG
Disponible en paquetes de 2uds y 10uds.






REF.
PAQUETE


10 13 05320
2


10 13 05321
10

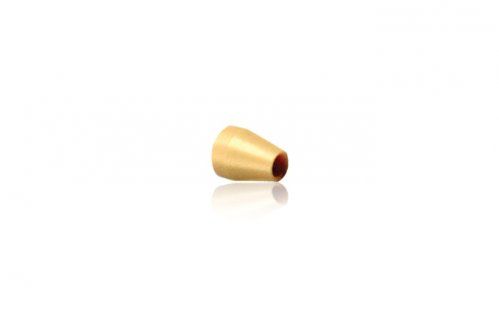

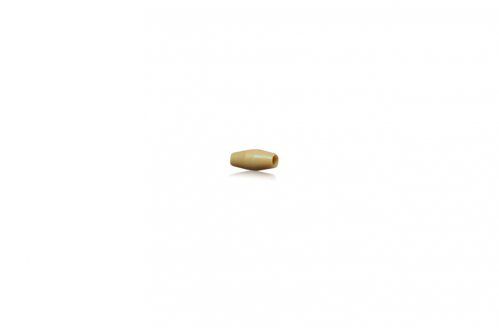

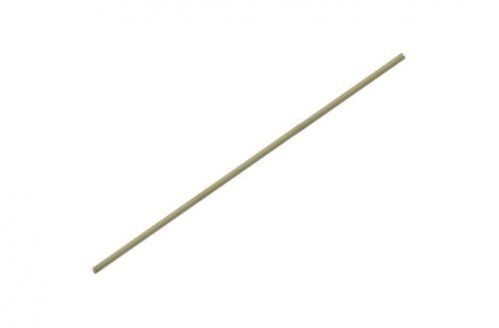

OPTI-PEEK™ Sleeves for 360um Fused Silica Tubing
OPTI-PEEK™ Sleeves for 360um Fused Silica Tubing
Incluye un 30 cm de tubo PEEK de de 0,003" de diámetro interior y un conector diseñado para usar con válvulas de inyección Rheodyne/Valco. Conexión ZDV (Zero Dead Volume).





REF.
MODELO


10 20 02875
Rheodyne Valves


10 20 02876
Valco Valves

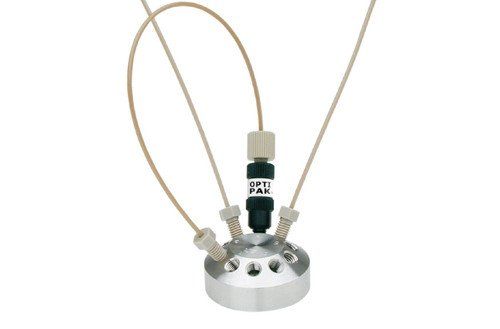

Tube Set for OPTI-PAK® Traps
Tube Set for OPTI-PAK® Traps

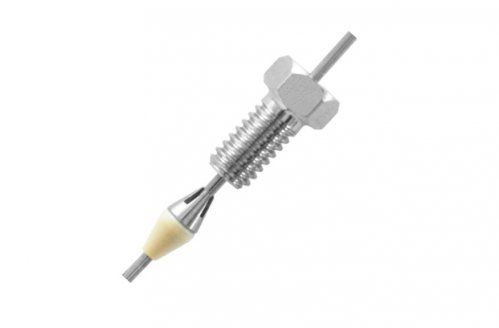

Accesorios OPTI LOK estilo Waters, Valco, Parker o SSI ideales para conexiones de alta presión hasta 6000psi para su uso con tubos de 1/16” de diámetro externo. Conexión ZDV (Zero Dead Volume).





REF.
ESTILO
DESCRIPCIÓN


39 24 01088
Waters Style 10 32 Fittings

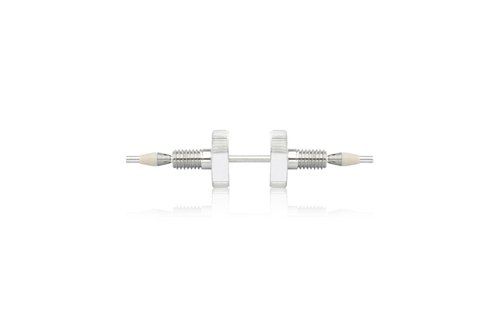

Union with Nuts & Ferrules, SS, .020" Thru WAT097332


39 24 01291
Waters Style 10 32 Fittings
Ferrule, SS WAT005063


39 24 01290
Waters Style 10 32 Fittings
Ferrule, PEEK WAT021817


39 24 01090
Waters Style 10 32 Fittings

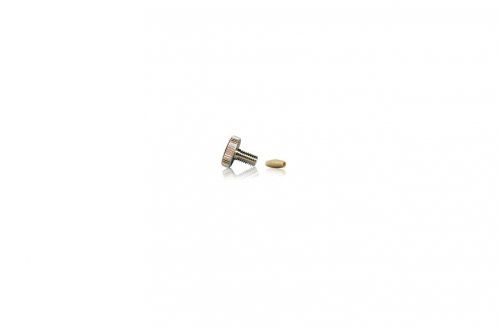

Compression Screw, SS WAT005070


39 24 01091
Waters Style 10 32 Fittings
Compression Screw & Ferrules, SS 10/pk WAT025604


41 24 01277
Valco 10 32 Fittings
Nut, SS


41 24 01278
Valco 10 32 Fittings
Nut, Long, SS


41 24 01279
Valco 10 32 Fittings
Ferrule, SS


41 24 01282
Valco 10 32 Fittings
Ferrule, PEEK


41 24 01281
Valco 10 32 Fittings
Nuts and Ferrules, SS 10/pk


41 24 01283
Valco 10 32 Fittings
Union with Nuts & Ferrules, SS, .010" Thru


41 24 01280
Valco 10 32 Fittings
Union with Nuts & Ferrules, SS, .030" Thru


10 20 00330
SSI Style 1/4 28 Fittings

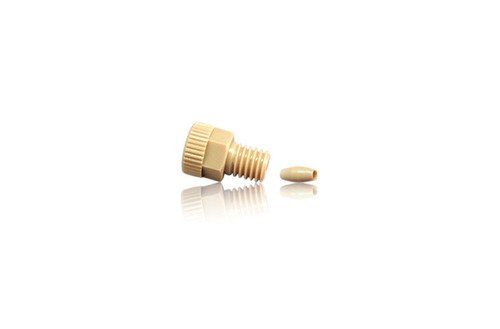

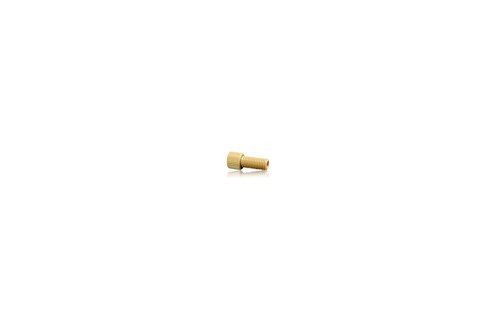

6K Nut, PEEK


10 20 00269
SSI Style 1/4 28 Fittings
Double Tight Ferrule, PEEK


10 20 00331
SSI Style 1/4 28 Fittings
6K Nut and Ferrules, PEEK 10/pk


40 24 01273
Parker Style 10 32 Fittings
Union with Nuts & Ferrules, SS, .020" Thru


40 24 01275
Parker Style 10 32 Fittings
Nut, SS


40 24 01291
Parker Style 10 32 Fittings
Ferrule, SS


40 24 01290
Parker Style 10 32 Fittings
Ferrule, PEEK


40 24 01276
Parker Style 10 32 Fittings
Nuts and Ferrules, SS 10/pk


40 24 01271
Parker Style 10 32 Fittings
Union with Nuts & Ferrules, SS, .010" Thru

Waters, Valco, SSI & Parker Fittings for 1/16" OD Tubing
Waters, Valco, SSI & Parker Fittings for 1/16" OD Tubing
